一、概述
DDS6607單相電子式電能表采用美國ADI 公司的單相電能計量芯片ADE7755和先進的SMT及波峰焊接工藝，根據用戶實際用電狀況所設計、製造的新型儀表。本儀表全部技術指標符合GB/T17215.321-2008級靜止式交流有功電度表》及IEC62053-21國際標準的要求。
二、功能與特點
1、 具有雙向計量有功電能的功能，LCD顯示或計度器顯示總電量；
2、 具有紅外通訊和RS-485通訊接口（可選），可遠程方便地對電能表進行抄表拉閘管理；
3、 可設置或回抄：總電量、儀表常數、表地址、表密碼等參數；
4、 CPU芯片內部具有看門狗係統，使數據更安全可靠，停電數據長久保存（連續停電可保存10年以上）；
5、 互相隔離的電源，分別為CPU、計量部分及RS485接口提供可靠的工作電源。
6、 通訊規約
按《多功能電能表通信規約Multi-function watt-hour meter communication protocol》 DL/T 645—2007中華人民共和國電力行業標準執行。
三、規格和主要技術參數
1、型號規格
型 號
準確度
等 級
參比電壓
Un
額定電流
Ib
儀表常數
imp/kWh
顯示方式
DDS6607
1級
或2級
220VAC
50Hz/60Hz
2.5(10)A
6400
LCD顯示
或計度器
顯示
5(20)A
3200
10(40)A
1600
20(80)A
800
2、基本誤差限
負載電流
功率因素COSφ
基本誤差限(%)
1級
2級
0.05Ib
1.0
±1.5
±2.5
0.1Ib-Imax
±1.0
±2.0
0.1Ib
0.5(感性)
0.8(容性)
0.2Ib-Imax
0.5(感性)
注：Ib標定電流，Imax最大電流。
3、起動
在參比電壓，參比頻率及COSφ=1.0的條件下，負載電流為0.004Ib(1級)或0.005Ib(2級)儀表應能連續計量電量。
4、潛動
電壓回路加額定電壓的115%，電流線路中無電流時，在規定時間內儀表的測試輸出不應產生多於一個的脈衝。
5、電壓範圍
正常工作電壓：0.9Un-1.1Un
極限工作電壓：0-1.15Un
6、功耗
電壓線路≤2W和10VA
電流線路≤0.6VA
7、氣侯條件
正常工作溫度： -10℃ +45℃
極限工作溫度： -25℃ +55℃
存貯和運輸溫度：-25℃ +70℃
8、重量：0.8kg
9、外型尺寸：168mm×108 mm×58 mm
四、主要結構及工作原理

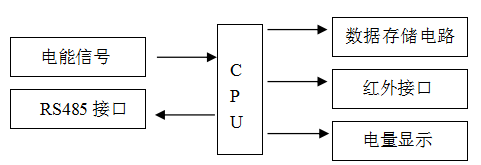

1、工作原理框圖
2、工作原理
電能表由分壓器取得電壓采樣信號，分流器、互感器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈衝，同時通過CPU處理把電量等相關信息進行存儲和顯示，可通過紅外或RS485通訊接口把信息讀出。
