2 主要功能與特點
·總電量計度器指示或LCD顯示。
·有功正向電能計量；反向電能正向計量。
·A相、B相、C相失壓檢測指示。
·有功反向電能檢測指示。
·一路無源脈衝輸出。
注：根據用戶要求LCD顯示可加裝485通訊接口。
3 主要技術指標
·基本誤差:（平衡負載時）
負載電流
功率因數
基本誤差%
1.0級
2.0級
0.05Ib
1.0
±1.5
±2.5
0.1Ib—Imax
±1.0
±2.0
0.1 Ib
0.5感性
0.2Ib—Imax
0.5容性
·型號規格
型號
DTS6607三相四線
DSS6607三相三線
標定電流
額定
頻率
電壓
3×220V/380V
3×380V
1.5（6）A、5（20）A
10（40）A、20（80）A、30（100）A
50Hz
3×57.7V/100V
3×100V
1.5（6）A、3（6）A
·起動電流：1.0級0.4% Ib標定電流、2.0級0.5% Ib標
定電流。
·潛動：有防潛動邏輯設計。
·電壓線路功耗：≤2W/10VA。
·工作電壓範圍：0.8Un~1.2Un
·工作溫度：-10°C ~ 45°C
·極限溫度：-20°C ~ 55°C
·年平均濕度≤75%。
·重量：約1.2Kg
·外形尺寸：230mm×145mm×70mm
4 安裝與使用
電能表安裝在室內或室外電表箱內，安裝底座應固定在堅固耐火的牆上，空氣中無腐蝕性氣體，具體安裝尺寸圖見附錄圖一（建議安裝高度為1.8m）；安裝過程中如果本機受到劇烈撞擊或高空跌落外殼有明顯損毀時，請不要安裝、加電，並盡快與供應商聯係。
電能表應按照接線圖進行接線，最好用銅線或銅接線頭接入。
5 包裝及運輸存儲
該表的運輸和拆封不應受到劇烈衝擊，保存的地方環境溫度為0℃-60℃，相對濕度不超過85%，且在空氣中不應含有引起腐蝕的氣體。
電能表在倉庫內保存，在原包裝條件下，疊放高度不應超過五層，內包裝拆封的電能表不宜貯存。

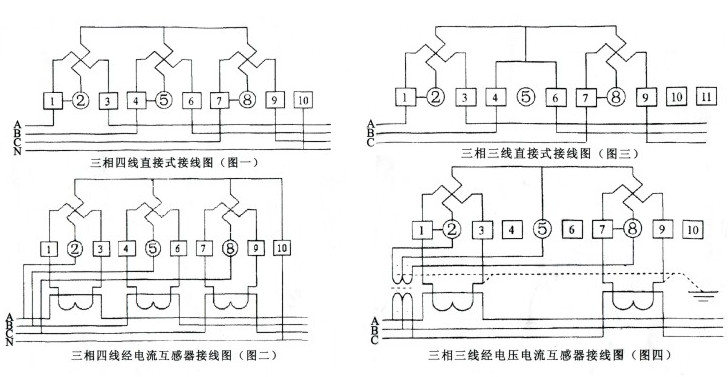

6 接線圖
